派普工艺专用泵

派普工艺(PEPSET)是一种新型铸造工艺,由于其尺寸稳定,精确度高,流动性好,可以提早浇铸,冷却时铸件的退 让性好,不易出现裂纹(尤其是承受高压,高负荷的零件,一般用派普)。

产品详情

派普工艺及齿轮泵的选型

派普工艺(PEPSET)是一种新型铸造工艺,由于其尺寸稳定,精确度高,流动性好,可以提早浇铸,冷却时铸件的退 让性好,不易出现裂纹(尤其是承受高压,高负荷的零件,一般用派普)。

派普工艺硬化原理是树脂I (酚醛树脂)和树脂II (聚酚异観酸)在催化剂的作用下,起反应而硬化。树脂II极易与空气 中的水分发生强烈反应,所以泵要有良好的隔绝空气的能力,催化剂是一种微量加入,要求输送泵有微量输送能力。树脂I 及树脂II分两组分的比例可在40: 60至60: 40范围内调整,一般为50:50;组分多,则固话速度快;树脂加入总量一般为 1.0-2.0% (占砂重),催化剂加入量为组分啲1-7% (占树脂量)预加到树脂I中,(由于催化剂与树脂II快速反应,所以混合后的树脂砂需两天内用完)。

对于抽送树脂II的泵,华泰齿轮计量泵采用了填料密封 设计,充分防止液料外泄,而且防止了空气中的水分进入液料 对于输送催化剂的微量泵,采用“多齿变位”设计,保障了 其微量输送的高灵敏度。

树脂II有强烈的亲水性,如果泵和管路长时间不用,极 易被粘住,针对这种情况,我们设计了空气干燥装置及管路 清洗装置,泵在工作时把空气中的水分过滤掉,停车时在不 移动泵的情况下,就可以把泵及管路清洗干净。防止了树脂 II与空气中的水分反应,保障了泵运转的可靠性。根据派普 工艺特点及要求,选用C系列不锈钢泵输送树脂I及催化剂, M系列碳钢泵输送树脂II (具体选型见表7 )。

JHT-M系列齿轮计量泵

表7派普工艺设备选型表

混砂机型号 (t/h)

适用介质

计算流量

(L/h)

泵型

电机规格

调节频率

(Hz)

5

树脂I

26.1-52.2

C2/158

0.55KW ( 6

14.5 29

树脂II

23.1 46.2

M2/475

0.75KW ( 6

4.3 8.5

8

树脂I

41.883.5

C2/253

0.55KW ( 6

14.5 29

树脂II

36.9 73.9

M2/475

0.75KW ( 6

22.3-44.5

10

树脂I

52.2-104.4

C2/253

0.55KW ( 6

18.1-36.2

树脂II

46.2 92.3

M2/712

0.75KW ( 6

18.6-37.3

12

树脂I

62.6-125.3

C2/475

0.75KW ( 6极)

11.6-23.1

树脂II

55.4-110.8

M2/950

1.1KW ( 6极)

16.8-33.5

15

树脂I

78.3-156.6

C2/475

0.75KW ( 6

14.5~28.9

树脂II

69.3-13.8.5

M2/950

1.1KW ( 6极)

20.9 41.9

20

树脂I

104.4 208.8

C2/712

0.75KW ( 6

12.9-25.7

树脂II

92.3 184.7

M2/142

1.1KW (6

18.7 37.4

25

树脂I

130.5-261

C2/712

0.75KW ( 6

16.1~32.2

树脂II

115.4 230.8

M2/142

1.1KW ( 6极)

23.4 46.7

30

树脂I

156.6-313.2

C2/950

1.1KW ( 6极)

14.5 28.9

树脂II

13.8.5 277

M2/214

1.1KW ( 6极)

18.6 37.2

40

树脂I

366.3-732.5

C2/142

1.1KW ( 6极)

12.9 25.8

树脂II

184.7-369.3

M2/320

1.5KW ( 6

16.6-33.2

注:1、频率范围为理论计算值,仅供参考。2、超过60吨混砂机,请来电咨询。

产品概述

壳体采用优质碳素结构钢

齿轮和轴采用优质马氏体不锈钢,经过严格的淬火处 理,硬度高,耐磨性好。

高品质的自润滑轴承保证即使润滑性较差的工况下运 转自如!

多种密封方式配合应用于不同流体的密封。

M系列泵结构简单易拆洗,更适用于易结晶介质的输 送,如派普树脂II的输送。

典型管路安装示意:

为了更好的满足客户的需求,我们设计了建议的管路安装图。如下:

华泰精工机械可以提供多种泵进岀口形式例]法兰式或螺纹式)和泵头的安装方式,并可以提供工厂组装的底板安装, 支架安装或电机安装方案,以简化安装、对中和试车。

优点:

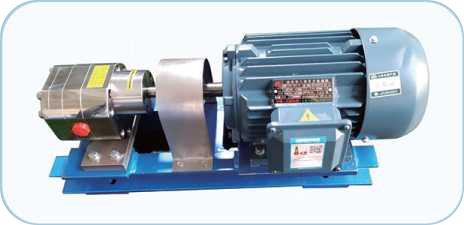

1)、工厂组装包括底板、电机、联轴器、联轴器护罩,泵头。

2) 、一起采购,保证整机的性能。

3) 、华泰精工机械提供客户指定的电机,减速机或其它零件。

4) 、定制设计的底座,满足客户要求。
