碱酚醛工艺及齿轮泵的选型
碱酚醛树脂中不含氮、硫、磷元素，高温下有“二次硬化”现象，裂纹倾向比吠喃树脂砂小，不放岀刺激性气味，生 产环境良好，落砂清理性能好，近年来在我国应用逐渐增加。碱酚醛工艺一般树脂加入量为1~2% (占砂重)，固化剂 20〜30% (占树脂重)；快慢脂碱酚醛工艺一般树脂加入量为1.5〜3.0%，快脂加入量为0.1-0.3% (占砂重)，慢脂加入量 为0.2〜0.5% (占砂重)。首先将砂子与固化剂混合，然后再加入树脂，混砂时间通常为5〜60秒。由于碱酚醛粘度大，粘度 对温度的变化敏感，对橡胶有很强的腐蚀性，所以不管国内还是国外现在抽送碱酚醛树脂及固化剂所用泵，几乎全为齿轮 计量泵。针对碱酎醛工艺，选用C系列不锈钢泵输送碱酬醛树脂及固化剂(具体选型见表1、表2、表3)

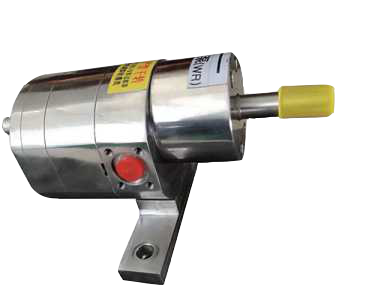

JHT-C系列齿轮计量泵
表1碱酚醛工艺树脂设备选型
|
混砂机型号 (t/h) |
适用介质 |
计算流量 (L/h) |
泵型 |
电机规格 |
调节频率 (Hz) |
|
5 |
碱酚醛树脂 |
60~120 |
C2/475 |
0.75KW （ 6极） |
11.1 〜22.2 |
|
8 |
碱酚醛树脂 |
96~192 |
C2/475 |
0.75KW （ 6极） |
17.7 〜35.5 |
|
10 |
碱酚醛树脂 |
120〜240 |
C2/712 |
0.75KW （ 6极） |
14.8 〜29.6 |
|
12 |
碱酚醛树脂 |
144-288 |
C2/712 |
0.75KW （ 6极） |
17.7~35.5 |
|
15 |
碱酚醛树脂 |
180〜360 |
C2/950 |
1.1KW （ 6 极） |
16.6 〜33.2 |
|
20 |
碱酚醛树脂 |
240-480 |
C3/142 |
1.12KW （6极） |
14.8 〜29.7 |
|
25 |
碱酚醛树脂 |
300〜600 |
C3/142 |
1.1KW （ 6 极） |
18.5〜37.1 |
|
30 |
碱酚醛树脂 |
360〜720 |
C3/214 |
1.1KW （ 6 极） |
14.8〜29.5 |
|
40 |
碱酚醛树脂 |
480-960 |
C3/214 |
1.1 KW （ 6极） |
19.7-39.4 |
|
60 |
碱酚醛树脂 |
720~1440 |
C3/320 |
1.5KW （ 6极） |
19.7-39.5 |
注：1、频率范围为理论计算值，仅供参考。2、超过60吨混砂机，请来电咨询。
产品概述
壳体采用奥氏体不锈钢304、316s 316L以 及20号合金，经过严格的固溶化处理，材料晶 格及化学成分均匀，晶间应力小，大大提高了 其抗晶间腐蚀的能力。
齿轮和轴采用优质马氏体不锈钢经过严格的 淬火处理，硬度高，耐磨性好。内部结构件采用 软硬材料配合,对细小颗粒有很好的避让性。
多种密封方式配合应用于不同流体的密封。 高品质自润滑性轴承，保证即使在物料粘度极 低、润滑性很差的情况下运转自如！
可用于吠喃树脂、碱酚醛树脂、固化剂、水 玻璃固化剂、派普树脂I (酚醛树脂)及催化 剂的输送。
另外JHT-C系列齿轮计量泵具有良好的流体 兼容性，在不同的工业、行业中被广泛的应用。
表2快慢脂设备选型表
|
混砂机型号 (t/h ) |
适用介质 |
计算流量 (L/h) |
泵型 |
电机规格 |
调节频率 (Hz) |
|
5 |
快脂 |
6.3-12.5 |
C2/79 |
0.55KW （ 6极） |
7.0-13.9 |
|
慢脂 |
7.9-20.8 |
C2/79 |
0.55KW （ 6极） |
8.8-23.1 |
|
|
8 |
快脂 |
6.7-20 |
C2/158 |
0.55KW （ 6极） |
5〜11.1 |
|
慢脂 |
12.7~33.3 |
C2/158 |
0.55KW （ 6极） |
7.1~18.5 |
|
|
10 |
快脂 |
6.7~25 |
C2/158 |
0.55KW （ 6极） |
5-13.9 |
|
慢脂 |
15.8〜41.7 |
C2/158 |
0.55KW （ 6极） |
8.8 〜23.2 |
|
|
12 |
快脂 |
8〜30 |
C2/158 |
0.55KW （ 6极） |
5〜16.7 |
|
慢脂 |
19-50 |
C2/158 |
0.55KW （ 6极） |
10.5-27.8 |
|
|
15 |
快脂 |
7.5-37.5 |
C2/158 |
0.55KW （ 6极） |
5-20.8 |
|
慢脂 |
23.8-62.5 |
C2/158 |
0.55KW （ 6极） |
13.2 〜34.7 |
|
|
20 |
快脂 |
10〜50 |
C2/158 |
0.55KW （ 6极） |
5.6-27.8 |
|
慢脂 |
31.7-83.3 |
C2/253 |
0.55KW （ 6极） |
11 〜28.9 |
|
|
25 |
快脂 |
12.5-62.9 |
C2/158 |
0.55KW （ 6极） |
6.9-34.9 |
|
慢脂 |
39.6-104.2 |
C2/253 |
0.55KW （ 6极） |
13.7~36.1 |
|
|
30 |
快脂 |
15〜75 |
C2/253 |
0.55KW （ 6极） |
5.2 〜26 |
|
慢脂 |
47.5-125 |
C2/475 |
0.75KW （ 6极） |
8.8-23.1 |
|
|
40 |
快脂 |
20-100 |
C2/253 |
0.55KW （ 6极） |
6.9-34.7 |
|
慢脂 |
63.3-166.7 |
C2/475 |
0.75KW （ 6极） |
11.7 〜30.8 |
|
|
60 |
快脂 |
30〜150 |
C2/475 |
0.75KW （ 6极） |
5.5-27.7 |
|
慢脂 |
95-250 |
C2/712 |
0.75KW （ 6极） |
11.7-30.8 |
注：1、频率范围为理论计算值，仅供参考。2、超过60吨混砂机，请来电咨询。
表3碱酚醛树脂及固化剂设备选型
|
混砂机型号 (t/h) |
适用介质 |
计算流量 (L/h) |
泵型 |
电机规格 |
调节频率 (Hz) |
|
5 |
碱酚醛树脂 |
44~80 |
C2/253 |
0.55KW （ 6极） |
15.3~27.7 |
|
|
碱酚醛固化剂 |
9.6-26.1 |
C2/158 |
0.55KW （ 6极） |
5.3~14.5 |
|
8 |
碱酚醛树脂 |
70~128 |
C2/475 |
0.75KW （ 6极） |
13~23.6 |
|
|
碱酚醛固化剂 |
15.3-41.7 |
C2/158 |
0.55KW （ 6极） |
8.5~23.2 |
|
10 |
碱酚醛树脂 |
88~180 |
C2/475 |
0.75KW （ 6极） |
16.3~29.5 |
|
|
碱酚醛固化剂 |
19.1-52.2 |
C2/158 |
0.55KW （ 6极） |
10.6 〜29 |
|
12 |
碱酚醛树脂 |
106〜192 |
C2/712 |
0.75KW （ 6极） |
13-23.7 |
|
|
碱酚醛固化剂 |
23 〜63 |
C2/253 |
0.55KW （ 6极） |
8.0 〜21.7 |
|
15 |
碱酚醛树脂 |
132〜240 |
C2/712 |
0.75KW （ 6极） |
16.3 〜29.6 |
|
|
碱酚醛固化剂 |
29~78 |
C2/253 |
0.55KW （ 6极） |
10~27.1 |
|
20 |
碱酚醛树脂 |
176~320 |
C2/950 |
1.1KW （ 6极） |
16.3〜24.7 |
|
|
碱酚醛固化剂 |
38-104 |
C2/475 |
0.55KW （ 6极） |
7-19.2 |
|
25 |
碱酚醛树脂 |
220〜400 |
C3/142 |
1.1KW （ 6极） |
13.6〜24.7 |
|
|
碱酚醛固化剂 |
48~130 |
C2/475 |
0.55KW （ 6极） |
8.9~24 |
|
30 |
碱酚醛树脂 |
264〜480 |
C3/142 |
1.1KW （ 6极） |
16.3 〜29.7 |
|
|
碱酚醛固化剂 |
57-157 |
C2/475 |
0.55KW （ 6极） |
10.6-28.9 |
|
40 |
碱酚醛树脂 |
352-640 |
C3/214 |
1.1KW （ 6极） |
14.4-26.2 |
|
|
碱酚醛固化剂 |
77〜209 |
C2/712 |
0.75KW （ 6极） |
9.4 〜25.7 |
|
60 |
碱酚醛树脂 |
528〜960 |
C3/320 |
1.5KW （ 6极） |
14.5~26.3 |
|
|
碱酚醛固化剂 |
115〜313 |
C2/950 |
1.1KW （ 6极） |
10.6 〜28.9 |
注：1、频率范围为理论计算值，仅供参考。2、超过60吨混砂机，请来电咨询。
