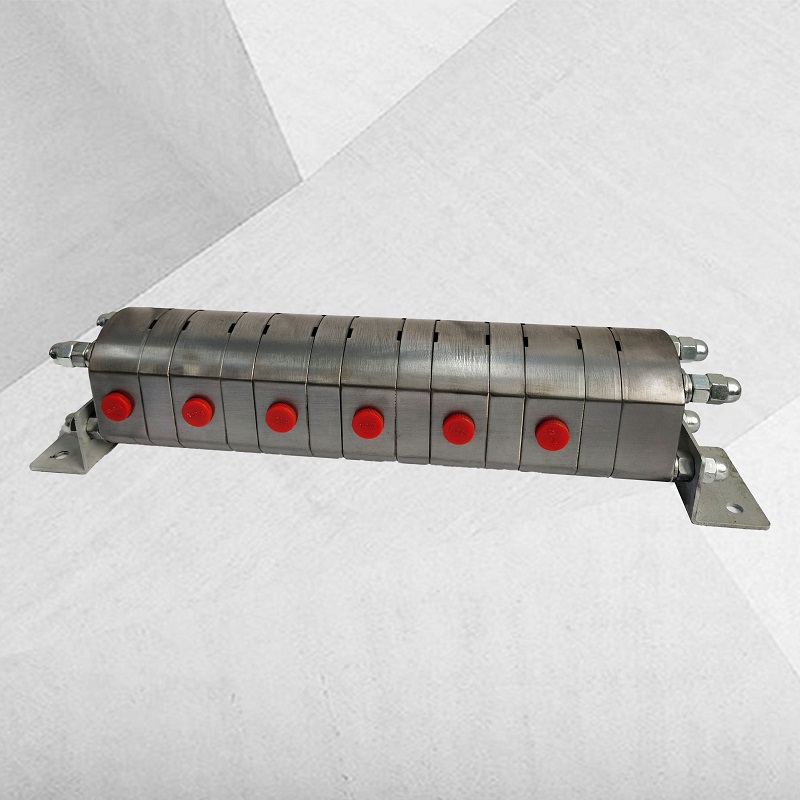

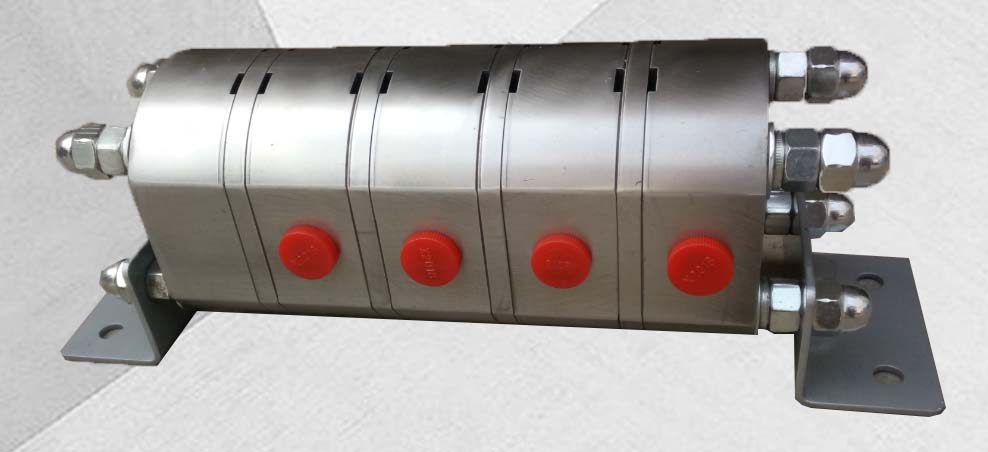

JHT-A系列同步分流马达

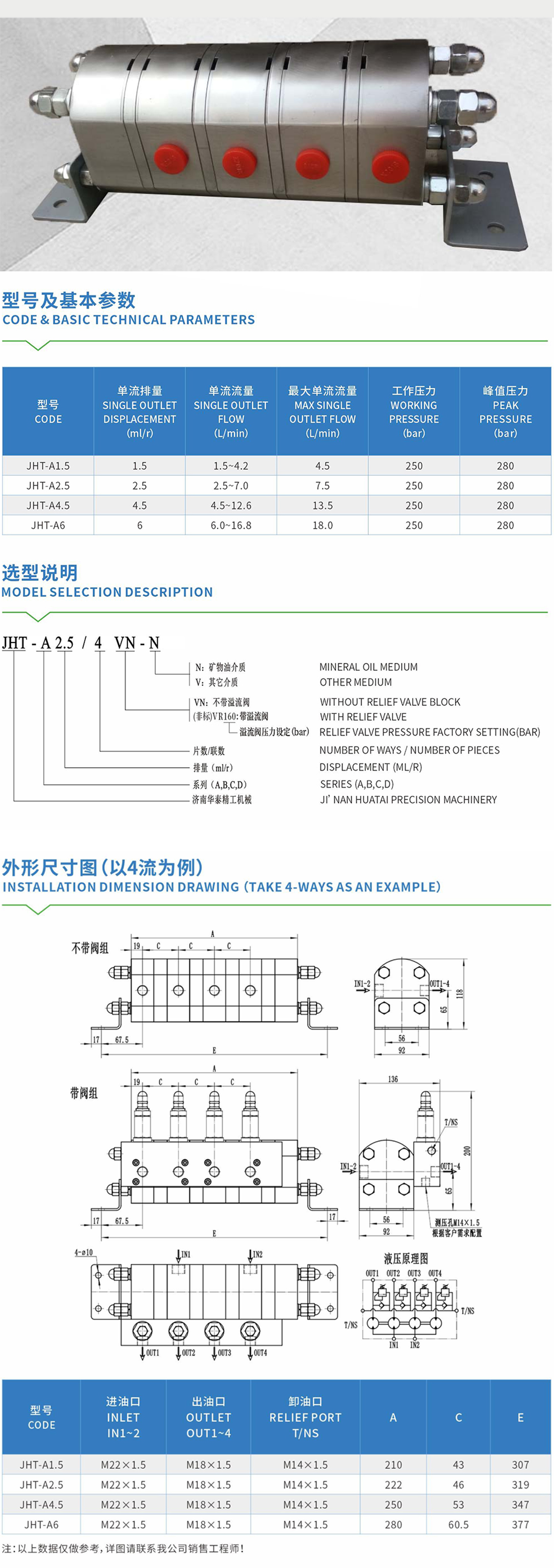

型号及基本参数
|
型号 |
单流排量 （ml/r） |
单流流量 （L/min） |
最大单流流量 （L/min） |
工作压力 （bar） |
峰值压力 （bar） |
|
JHT-A1.5 |
1.5 |
1.5~4.2 |
4.5 |
250 |
2 |
|
JHT-A2.5 |
2.5 |
2.5~7.0 |
7.5 |
250 |
2 |
|
JHT-A4.5 |
4.5 |
4.5~12.6 |
13.5 |
250 |
2 |
|
JHT-A6 |
6 |
6.0~16.8 |
18.0 |
250 |
2 |

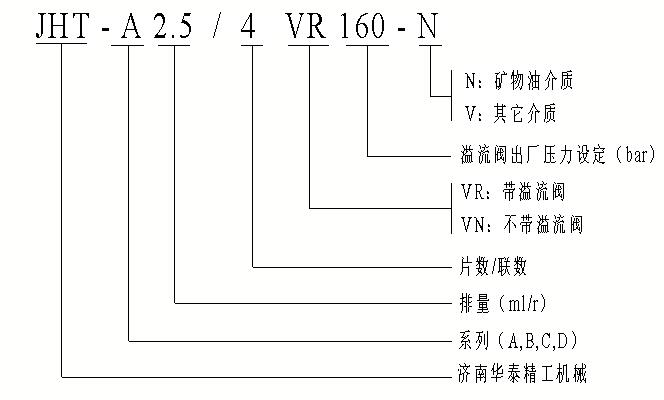

选型说明
外形尺寸图（以4流为例）
尺寸参数表
|
型号 |
进油口 IN1~2 |
出油口 OUT1~4 |
卸油口 T/NS |
A |
B |
C |
E |
F |
|
JHT-A1.5 |
M22×1.5 |
M18×1.5 |
M14×1.5 |
210 |
19 |
43 |
239.5 |
67.5 |
|
JHT-A2.5 |
M22×1.5 |
M18×1.5 |
M14×1.5 |
222 |
19 |
46 |
319 |
67.5 |
|
JHT-A4.5 |
M22×1.5 |
M18×1.5 |
M14×1.5 |
250 |
19 |
53 |
347 |
67.5 |
|
JHT-A6 |
M22×1.5 |
M18×1.5 |
M14×1.5 |
270 |
19 |
58 |
367 |
67.5 |
